1. La nueva teoría contemporánea de perforación de rocas se utiliza para diseñar las dimensiones estructurales internas del impactador, de modo que el impactador pueda lograr una transferencia de energía ideal, una gran potencia de impacto único y una rápida velocidad de perforación de rocas.
2. Diseño exclusivo de reducción del diámetro cónico. Si la grava y el suelo quedan atascados durante la perforación, la reducción del diámetro del cono puede reducir la resistencia de elevación cuando se levanta el equipo de perforación, lo que reduce en gran medida la falla del impactador al levantarse.
3. Para evitar la contaminación por polvo durante las operaciones de perforación de roca, los componentes principales del producto también adoptan un nuevo proceso especial de tratamiento térmico programado por computadora para facilitar la adición de una pequeña cantidad de agua a alta presión al aire comprimido para la perforación de roca húmeda. para proteger la salud del operador, saludable.
Principio de funcionamiento del impactador de plataforma de perforación de fondo de pozo:
El gas comprimido ingresa al impactador a través de la tubería de perforación y luego se descarga de la broca. Los gases de escape descargados se utilizan para descargar el lastre. El movimiento giratorio del impactador lo proporciona el cabezal giratorio, y el empuje del eje lo proporciona la hélice y se transmite al impactador a través de la varilla de perforación.
La funda de tarjeta se utiliza principalmente para transmitir fuerza de propulsión y movimiento de rotación a la broca.
El anillo elástico controla el movimiento axial de la broca y la válvula de retención se utiliza para evitar que lastre de roca y otros desechos entren en el impactador cuando se detiene el suministro de aire comprimido.
Durante el proceso de perforación, la broca se introduce en el impactador y se presiona contra la funda de la tarjeta. En este momento, el pistón impacta directamente la broca para perforar la roca. Cuando la broca se levanta del fondo del agujero, comienza a soplar con fuerza.
Descripción de piezas |
Peso/kg |
Número de pieza |
|
1 |
Sub superior |
20.00 |
CDS6-01 |
2 |
Junta tórica del sub superior |
0,01 |
CDS6-02 |
3 |
La válvula de retención |
1.00 |
CDS6-03 |
4 |
Primavera |
0,05 |
CDS6-04 |
5 |
Tampón de compresión |
0,10 |
CDS6-05 |
6 |
Distribuidor AR |
5.00 |
CDS6-06 |
7 |
Cilindro interno |
5.00 |
CDS6-07 |
8 |
Pistón |
24.00 |
CDS6-08 |
9 |
Cilindro externo |
35.00 |
CDS6-09 |
10 |
Junta tórica del anillo de tope |
0,50 |
CDS6-10 |
11 |
Anillo de parada |
1,50 |
CDS6-11 |
12 |
Paquete de orientación |
4.50 |
CDS6-12 |
13 |
Mandril de accionamiento |
7.50 |
CDS6-13 |
14 |
Broca |
CDS6-14 |
Parámetros |
|||||
Longitud (sin bits) |
Peso (sin broca) |
Diámetro externo |
Vástago de broca |
Rango de agujeros |
Hilo de conexión |
1261 mm |
100,0 kilos |
Φ148mm |
SD6 |
Φ155-Φ190 |
API 3 1/2" regulador |
Presión laboral |
tasa de impacto a 1,7 Mpa |
Velocidad de rotación recomendada |
Consumo de aire |
||
1.0Mpa |
1,8 MPa |
2,4 MPa |
|||
1,0-2,5 MPa |
23 Hz |
20-30 rpm |
10m³/min |
20m³/min |
28,5 m³/min |

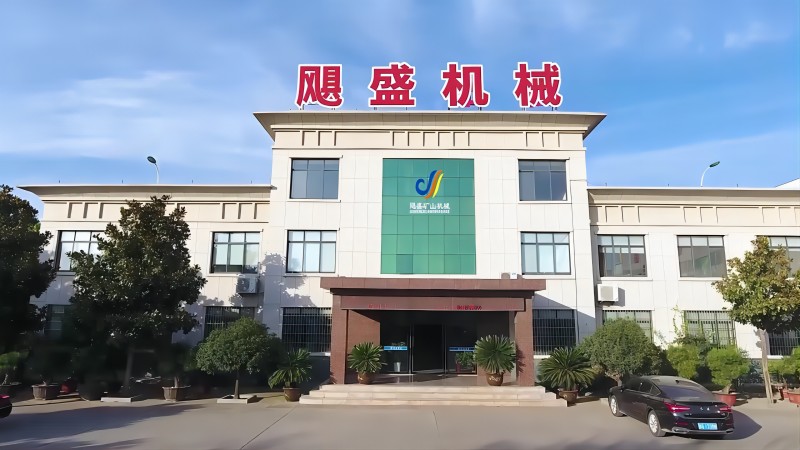

Compañía:
Zoucheng Jusheng Mining Machinery Co., Ltd se estableció en 2 0 1 8 y está ubicada en la provincia de Shandong Jining, disfrutando de un transporte conveniente y un hermoso entorno. Nuestra empresa cubre un área de 6 0 0 metros cuadrados y cuenta con 2 0 empleados. Estamos especializados en importación y exportación; importación y exportación de tecnología. Nuestra empresa tiene una rica experiencia en la industria de maquinaria de ingeniería y materiales de construcción.
Además, estamos haciendo grandes esfuerzos para desarrollar nuevos productos que cumplan con diferentes requisitos. Nuestra empresa cuenta con nuevos equipos de I + D para controlar estrictamente la calidad del producto. Siguiendo el principio comercial de beneficios mutuos, hemos tenido una reputación confiable entre nuestros clientes debido a nuestros servicios profesionales, productos de calidad y precios competitivos.
Damos una calurosa bienvenida a los clientes nacionales y extranjeros para que cooperen con nosotros para lograr el éxito común.
Embalaje y envío:
Generalmente utilizamos máquinas envasadoras de madera. Si tiene otros requisitos, también podemos empaquetar a su manera.Y brindamos servicios personalizados especializados y le brindamos los mejores planes y descuentos según sus planes.
Exhibición:
PREGUNTAS MÁS FRECUENTES:
P: ¿Es usted una fábrica?
R: Nuestra fábrica de equipos de perforación tiene más de quince años de experiencia en fabricación, podemos brindar servicios de OEM y ODM; Nuestra fábrica de herramientas de perforación tiene 25 años de experiencia en la fabricación, principalmente suministrando herramientas de perforación DTH y herramientas de perforación con martillo en cabeza.
P: ¿Qué puedes comprar en JS?
R: Equipo de perforación de pozos de agua, equipo de perforación de minas, herramientas de perforación DTH, herramientas de perforación de martillo superior, etc.
P: ¿Cómo garantiza JS la calidad del producto?
R: La fábrica produce todos los accesorios de acuerdo con estrictos requisitos de calidad e ingresa al taller de muestra después del ensamblaje y la depuración; Antes del envío, la máquina iniciará la prueba para detener el problema de calidad del producto antes de que el cliente lo reciba.
